Kinetis® K63-120 MHz, 256KB SRAM, 防篡改微控制器(MCU)，基于Arm® Cortex®-M4内核
Kinetis®K60 / 61-120-150 MHz，基于Arm® Cortex®-M4内核的混合信号集成和防篡改微控制器
产品详情
特征
超低功耗
- 10种低功耗模式，提供电源和时钟门控，可帮助优化外设活动和恢复时间。运行功耗降至350 µA/MHz，静态功耗降至5.6 µA，支持全状态保留，6 µS即可唤醒。静态功耗可低至280 nA。
- 工作电压降至1.71 V时，仍可实现完整的存储器和模拟操作，延长了电池使用时间
- 低漏电唤醒单元，带有多达8个内置模块和16个引脚，可作为低漏电停止(LLS)模式/超低漏电停止(VLLS)模式的唤醒源
- 低功耗定时器支持系统在低功耗状态下持续运行
闪存、SRAM和FlexMemory
- 512 KB - 1 MB闪存。支持快速访问，具备高可靠性，提供4级安全保护
- 128 KB的SRAM
- FlexMemory：32字节 - 16 KB的用户可分段字节写入/擦除EEPROM，适用于数据表/系统数据。可擦写10M次以上的EEPROM和写入时间仅70 µs的闪存(出现电力故障时不会发生数据丢失或损坏)。无需用户或系统干预便可完成编程和擦除功能，工作电压降至1.71V时仍可完全工作。此外，512 KB的FlexNVM还用于额外程序代码、数据或EEPROM备份
混合信号功能
- 多达4个具有可配置分辨率的高速16位模数转换器(ADC)。单输出或差分输出模式运行，可提高噪声抑制水平。利用可编程延迟模块触发功能可实现863 ns的转换时间
- 两个12位数模转换器(DAC)，可以为音频应用生成模拟波形
- 多达4个高速比较器，可通过将脉宽调制(PWM)置于安全状态，提供快速准确的电机过流保护
- 多达4个64倍增益的可编程增益放大器，适用于小幅度信号转换
- 模拟参考电压可为模拟模块、ADC和DAC提供精确的参考值，代替外部参考电压，降低系统成本
性能
- Arm® Cortex®-M4内核 + DSP，120-150 MHz、单周期 MAC、单指令多数据 (SIMD) 扩展、单精度浮点运算单元
- 多达32通道的DMA用于外设和存储器维护，可以降低CPU负载，实现更快的系统吞吐
- 交叉开关支持并发多主设备总线访问，增加总线带宽
- 高达16 KB的指令/数据缓存，优化总线带宽和闪存执行性能
- 独立的闪存Bank可以并发执行代码和固件更新，既不会影响性能，也无需复杂的编码例程
定时和控制
- 多达4个FlexTimer，总计20个通道。硬件死区时间插入和正交解码，用于电机控制
- 载波调制定时器，用于在遥控应用中生成红外线波形
- 4通道32位周期中断定时器可为实时操作系统任务调度程序提供时基，还可为ADC转换和可编程延迟模块提供触发源
人机接口
- 带有多达16路输入的硬件触摸传感接口。可在所有低功耗模式下运行(启用时只增加极小的电流)。通过硬件实现避免了软件轮询方法。高灵敏度，允许使用厚达5毫米厚度的贴膜
连接与通信
- 带硬件时间戳功能的IEEE 1588以太网MAC为实时工业控制提供高精度时钟同步
- USB 2.0 OTG (全速和高速)。设备充电检测优化了便携式USB设备的充电电流/时间，延长了电池使用时间。低压稳压器可通过5V输入为外部组件提供高达120 mA，3.3V的片外供电
- 多达6个支持IrDA的UART，其中一个UART支持ISO7816智能卡。支持各种数据大小、格式和传输/接收设置，满足多种工业通信协议
- IC间音频传输(I²S)串行接口，用于接入音频系统
- 多达两个CAN模块，适用于工业网络桥接
- 多达3个DSPI和两个I²C
可靠性、安全性和安防
- 硬件加密协处理器用于确保数据传输和存储的安全。比软件实施速度更快，CPU负载更低。支持各种算法 - DES、3DES、AES、MD5、SHA-1、SHA-256
- 具有系统安全和篡改检测功能，采用带有独立电池的实时时钟。安全的密钥存储带有内部/外部篡改检测功能，适用于不安全的闪存、温度、时钟、电源电压变化和物理攻击检测等
- 存储器保护单元可为交叉开关上的所有主设备提供存储器保护，提高软件可靠性
- 循环冗余校验引擎可验证存储器内容和通信数据，提高系统可靠性
- 时钟独立的COP可防止时钟偏移或代码失控，适用于故障安全型应用(例如，针对家用电器的IEC 60730安全标准)
- 如果发生看门狗事件，外部看门狗监控器可将输出引脚置于安全状态外部组件
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
文档
快速参考恩智浦 文档类别.
1-10 / 112 文件
紧凑列表
产品简介 (2)
勘误表 (9)
-
Mask Set Errata for Mask 5N96B[KINETIS_K_5N96B]
-
Mask Set Errata for Mask 5N96B_NDA - Secure Errata[KINETIS_K_5N96B-NDA]
-
Errata Mask 1N96B for Kinetis® MCUs[KINETIS_1N96B]
-
Errata Mask 3N96B for Kinetis® MCUs[KINETIS_3N96B]
-
Errata Mask 4N96B for Kinetis® MCUs[KINETIS_4N96B]
-
Mask Set Errata for Mask 4N96B_NDA - Secure Errata[KINETIS_K_4N96B-NDA]
-
Mask Set Errata for Mask 3N96B_NDA - Secure Errata[KINETIS_K_3N96B-NDA]
-
Mask Set Errata for Mask 1N96B_NDA[KINETIS_1N96B-NDA]
-
Mask Set Errata for Mask 0N96B_NDA - Secure Errata[KINETIS_0N96B-NDA]
参考手册 (6)
-
Kinetis K61: 120/150MHz Cortex-M4F up to 1MB Flash (256pin)[K61P256M150SF3RM]
-
Kinetis K61: 120/150MHz Cortex®-M4F up to 1MB Flash (144pin)[K61P144M150SF3RM]
-
Kinetis K60: 120/150MHz Cortex®-M4F up to 1MB Flash (144pin)[K60P144M150SF3RM]
-
K61 Sub-Family Reference Manual with Addendum[K61P144M150SF3RM-NDA]
-
K61 Sub-Family Reference Manual[K61P256M150SF3RM-NDA]
发行说明 (1)
-
Processor Expert 5.2 Release Notes[PE_5.2_RN]
应用笔记 (64)
-
面向计量应用的基于FFT的算法 - 应用笔记[AN4255]
-
利用Kinetis微控制器的闪存交换功能实现稳健的在线固件更新[AN4533]
-
Audio player on KwikStik[AN4523]
-
优化Kinetis K系列MCU的性能[AN4745]
-
面向塔式开发平台的电源选项[AN4649]
-
开发人员的串行引导加载程序[AN2295]
-
在Kinetis® MCU上使用低功耗模式[AN4470]
-
在ColdFire+和Kinetis上使用内部集成电路[AN4342]
-
I2C non-blocking communication[AN4803]
-
将Kinetis FlexMemory作为增强型EEPROM使用[AN4282]
-
如何使用恩智浦USB协议栈来设置音频类设备[AN4665]
-
An I2S application on Kinetis[AN4800]
-
关于Kinetis K系列16位ADC PGA的分析[AN4568]
-
Kinetis K和L系列MCU的生产用Flash编程最佳做法[AN4835]
-
采用MQX RTOS实现Kinetis® MCU的低功耗管理[AN4447]
-
Kinetis MCU USB设备固件更新(DFU)[AN4370]
-
Features of the FlexTimer Module[AN5142]
-
USB大容量存储设备(MSD)引导加载程序[AN4379]
-
使用Kinetis DMA和通用IO仿真定时器功能[AN4419]
-
BLDC Sensorless Algorithm Tuning[AN4597]
-
基于中断和阻塞机制的MQX I2C驱动程序[AN4652]
-
带霍尔效应传感器的BLDC电机控制 - Kinetis MCU[AN4376]
-
采用TWR-LCD电路板显示eGUI[AN4452]
-
Using USB2SER DLL in C# Projects[AN4314]
-
使用Kinetis的安全和闪存保护功能[AN4507]
-
将FlexBus接口用于Kinetis微控制器[AN4393]
-
Kinetis MCU上的I2S (片间音频总线)应用[AN4520]
-
USB大容量存储设备(MSD)主机引导加载程序[AN4368]
-
在Kinetis K系列上使用DMA模拟ADC灵活扫描模式[AN4590]
-
SAR ADC测量操作手册[AN4373]
-
Kinetis和ColdFire+ MCU功耗管理[AN4503]
-
Pulse Oximeter using USB PHDC[AN4496]
应用笔记软件 (10)
-
Software for DRM135[DRM135SW]
-
Software to Accompany AN4370[AN4370SW]
-
Software for AN4590[AN4590SW]
-
Associated software for AN4369[AN4369SW]
快速参考指南 (1)
-
Kinetis外设模块演示软件[KQRUG]亮点
手册 (3)
-
Beyond Bits第5期[BR8BITBYNDBITS5]
-
手册：Kinetis MCU - 为未来的互联网保驾护航[BRKINETISSECSOLS]
-
基于ARM®技术的嵌入式控制解决方案[NXPARM]
支持信息 (1)
-
Touch Sensing Software 2.5 Beta Release notes[TSS_RELEASE_NOTES]
数据手册 (12)
-
Kinetis K61: 150MHz Cortex®-M4F up to 1MB Flash (256pin)[K61P256M150SF3]
-
Kinetis K60: 120MHz Cortex®-M4F up to 1MB Flash (144pin)[K60P144M120SF3]
-
Kinetis K60: 150MHz Cortex®-M4F up to 1MB Flash (144pin)[K60P144M150SF3]
-
Kinetis K61: 150MHz Cortex®-M4F up to 1MB Flash (144pin)[K61P144M150SF3]
-
Kinetis K61: 120MHz Cortex®-M4F up to 1MB Flash (256pin)[K61P256M120SF3]
-
Kinetis K61: 120MHz Cortex®-M4F 1MB Flash (143 WLCSP)[K61P143M120SF3]
-
Kinetis K61: 120MHz Cortex®-M4F up to 1MB Flash (144pin)[K61P144M120SF3]
-
K61 Sub-Family Supports the following: MK61FN1M0CAA12 - Secure Reference Manual[K61P143M120SF3-NDA]
用户指南 (1)
-
3 Phase BLDC Motor control on Kinetis[BLDCK60UG]
简介 (1)
-
Kinetis K6x：带有以太网和USB的Cortex-M4(F) MCU[KINK6XFS]亮点
选型指南 (1)
-
Selector Guide: High-performance Kinetis K Series MCUs[KINETISKMCUSELGD]亮点
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 17 硬件
-

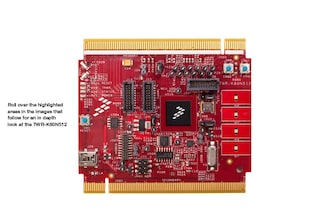

评估板和开发板Kinetis K60 120 MHz塔式系统模块亮点
